Le Tiltrotateur : Le "Poignet" Révolutionnaire des Pelles Mécaniques
Dans le monde des engins de chantier, l'efficacité, la polyvalence et la précision sont les maîtres mots. Les entreprises cherchent constamment des moyens d'optimiser le travail de leurs machines. C'est ici qu'intervient une innovation qui a changé la donne pour les pelles hydrauliques : le tiltrotateur.

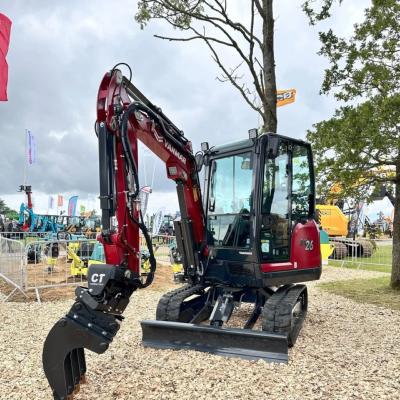

Considérez-le comme le "poignet" articulé de la pelle. Cet équipement avancé, installé entre le bras de la machine et l'outil (comme un godet, une pince ou un grappin), décuple les capacités de l'engin, le transformant en un véritable couteau suisse du terrassement.

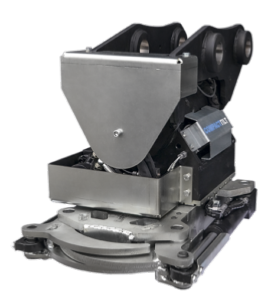

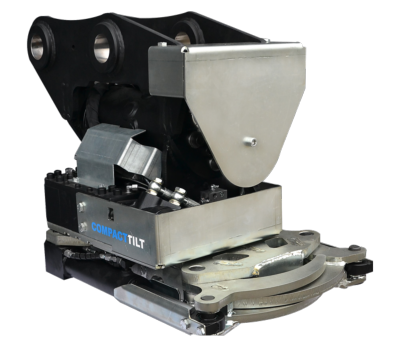

Qu'est-ce qu'un Tiltrotateur ? Une Double Articulation
Pour faire simple, le tiltrotateur est un coupleur hydraulique intelligent qui offre deux axes de mouvement supplémentaires à n'importe quel accessoire :

La rotation : Il permet à l'outil de tourner sur lui-même à 360° en continu, sans aucune butée. Fini le besoin de repositionner constamment la pelle pour trouver le bon angle.

L'inclinaison (le "tilt") : Il peut également incliner l'accessoire jusqu'à 45° de chaque côté (gauche et droite).

Cette combinaison de rotation et d'inclinaison simultanées permet à l'opérateur de positionner son outil avec une précision chirurgicale, quel que soit le positionnement de la pelle elle-même.

Les Avantages : Pourquoi est-il si Révolutionnaire ?
L'adoption d'un tiltrotateur sur une pelle se traduit par des gains significatifs sur plusieurs plans.

1. Polyvalence et Flexibilité Accrues
Une seule machine peut réaliser une multitude de tâches qui auraient auparavant nécessité plusieurs engins ou de nombreuses heures de travail manuel. Creuser autour d'obstacles, profiler des fossés, poser des canalisations avec précision ou encore effectuer des travaux de finition devient un jeu d'enfant.

2. Gain de Temps et de Productivité ⏱️
Le principal avantage est la réduction drastique du temps passé à repositionner la pelle. L'opérateur peut atteindre des zones difficiles d'accès et effectuer des manœuvres complexes depuis une position statique. Moins de mouvements de la machine signifie des cycles de travail plus rapides et donc une productivité accrue.

3. Précision et Qualité du Travail ��
Le contrôle total sur l'angle et l'orientation de l'outil permet un travail d'une finesse incomparable. C'est l'idéal pour les travaux de finition, le paysagisme, la création de talus ou le nivellement, où la précision est primordiale.

4. Sécurité Améliorée sur le Chantier ��
En réduisant les déplacements de la pelle et le besoin d'intervention manuelle à proximité de la machine (par exemple, pour finir une tranchée à la main), le tiltrotateur contribue à rendre le chantier plus sûr pour tous les intervenants.

5. Réduction de la Consommation de Carburant ⛽
Moins de déplacements et une optimisation des cycles de travail se traduisent logiquement par une consommation de carburant réduite, ce qui est à la fois économique et écologique.

Domaines d'Application
Né dans les pays nordiques, le tiltrotateur est aujourd'hui utilisé dans une vaste gamme de secteurs à travers le monde :

Travaux Publics (TP) et VRD : Pour la pose de canalisations, le remblayage de tranchées, la création de fossés et de talus.

Paysagisme : Pour le modelage de terrains, la pose de roches, la plantation d'arbres et les travaux de finition.

Construction : Pour les fondations, le terrassement de précision autour de structures existantes.

Démolition et Tri : Utilisé avec une pince de tri ou un grappin, il permet de saisir et de manipuler les matériaux avec une grande dextérité.

Réseaux et Services : Idéal pour creuser autour de câbles et de conduites existants sans les endommager.

En Conclusion : Un Investissement Rentable
Si l'ajout d'un tiltrotateur représente un investissement initial, les gains en productivité, en polyvalence et en qualité de travail en font un équipement rapidement rentabilisé. Il transforme une simple pelle en un porte-outil multifonctionnel et ultra-performant. Pour tout opérateur ou entreprise cherchant à optimiser ses opérations, le tiltrotateur n'est plus un luxe, mais un véritable atout stratégique.



Aspects Techniques du Montage d'un Tiltrotateur : Hydraulique et Mécanique
L'intégration d'un tiltrotateur sur une pelle mécanique n'est pas qu'une simple fixation. C'est un processus qui demande une adaptation technique précise, tant au niveau hydraulique que mécanique. Toutes les machines ne sont pas forcément prédisposées à en recevoir un, et certains prérequis sont essentiels pour garantir le bon fonctionnement et la sécurité de l'ensemble.

1. Adaptation Mécanique : Le Poids et la Cinématique
Le premier point à considérer est l'adéquation de la taille et du poids du tiltrotateur avec la pelle.

Capacité de levage et stabilité : Un tiltrotateur, surtout avec un accessoire, ajoute un poids significatif en bout de flèche. La pelle doit être dimensionnée pour supporter cette charge supplémentaire sans compromettre sa stabilité, sa capacité de levage ou la durée de vie de ses composants mécaniques (vérins, bagues, axes, etc.). Un tiltrotateur trop lourd pour la machine peut entraîner une usure prématurée ou des situations dangereuses.

Compatibilité de l'attache : Le tiltrotateur se monte généralement sur l'attache rapide ou directement sur l'axe du balancier de la pelle. Il doit être compatible avec le système d'attache existant (par exemple, type S, Verachtert, etc.).

Dimensions : L'encombrement du tiltrotateur, une fois monté, ne doit pas gêner la cinématique des mouvements de la pelle (par exemple, le mouvement de cavage du godet contre le châssis, ou les butées de vérin).

En résumé : Les petites pelles, notamment les mini-pelles de moins de 1,5 à 2 tonnes, peuvent avoir des difficultés à supporter le poids et l'encombrement d'un tiltrotateur standard sans réduire drastiquement leurs performances ou leur stabilité. Des modèles spécifiques plus légers existent pour ces gammes.

2. Adaptation Hydraulique : Le Cœur du Système
C'est là que la complexité technique est la plus grande, car le tiltrotateur est un équipement hydraulique qui demande des flux et des pressions spécifiques.

Circuits hydrauliques additionnels : Pour que le tiltrotateur puisse pivoter (rotation) et s'incliner (tilt), il nécessite généralement deux circuits hydrauliques à double effet supplémentaires.

Un circuit gère la rotation à 360°.

Un autre circuit gère l'inclinaison latérale.

Certains tiltrotateurs intègrent également un circuit auxiliaire pour un accessoire hydraulique monté dessous (comme une pince de tri, un grappin, ou une cisaille), nécessitant alors un troisième circuit à double effet.

Débit et Pression : Les circuits hydrauliques de la pelle doivent pouvoir fournir le débit et la pression nécessaires au bon fonctionnement du tiltrotateur et de ses fonctions. Une pelle ancienne ou mal équipée peut ne pas avoir la capacité hydraulique suffisante.

Système de commande : Le pilotage du tiltrotateur se fait via un système de commande proportionnel pour des mouvements fluides et précis. Cela implique souvent :

Un bloc de vannes proportionnelles : Intégré au tiltrotateur ou installé sur la pelle, il distribue et régule le flux hydraulique vers les différentes fonctions.

Un faisceau électrique : Pour relier le bloc de vannes aux joysticks de la cabine.

Des joysticks spécifiques : Les joysticks d'origine de la pelle doivent souvent être remplacés ou équipés de gâchettes et de rouleaux proportionnels supplémentaires pour contrôler simultanément la rotation, l'inclinaison et les mouvements de la pelle.

Un système de contrôle (unité électronique) : Pour interpréter les commandes de l'opérateur et envoyer les signaux électriques aux vannes. Des systèmes avancés comme les ICS (Intelligent Control System) de Rototilt ou d'autres fabricants permettent une personnalisation des commandes et une fluidité optimale.

En résumé : Une pelle doit disposer de suffisamment de distributeurs hydrauliques auxiliaires ou avoir la capacité d'en ajouter, ainsi qu'une pompe hydraulique dimensionnée en conséquence. Le système de commande en cabine est un point crucial qui nécessite une intervention technique pour le câblage et l'installation des nouveaux joysticks.

Conclusion : Une Rénovation Technique Nécessaire pour Certaines Machines
En définitive, l'installation d'un tiltrotateur est plus simple sur une pelle neuve où ces options peuvent être intégrées dès la conception. Pour les machines existantes, particulièrement les plus anciennes ou les plus petites, une évaluation technique approfondie est indispensable. Cela peut impliquer :

L'ajout de distributeurs hydrauliques.

Le remplacement ou la modification des joysticks.

L'installation d'un nouveau faisceau électrique et d'une unité de commande.

Un renforcement structurel ou un lestage additionnel pour les plus petites pelles.

Il est donc crucial de consulter le fabricant du tiltrotateur et/ou un spécialiste en équipement de chantier pour s'assurer de la compatibilité et de la faisabilité du montage sur une pelle spécifique. Ignorer ces aspects techniques pourrait entraîner des coûts imprévus, une perte de performance, voire des risques de sécurité.
